放電線圈在無功補償裝置中的作用

　電力系統中由于無功功率的不足，會使用系統電壓及功率因數的降低，從而損害到電力設備嚴重造成電壓崩潰，系統瓦解，從而造成大面積的停電事故，另外,因?yàn)楣β室驍?shù)和電壓的降 低,還會使電力設備得不到充分的利用 ,造成電能損耗增加,效率降低, 限制了線路的送電能力,影響了電網的安全運行及用戶的正常用電。 電網運行的過程中需向變壓器、 電動機等這些屬于感性負荷的電 力設備提供相應的無功,沒有無功的話,變壓器就不能變壓和輸送電能, 電動機就不能轉動。 但是電網電源長距離的輸送無功會造成電能的損 耗和電壓的下降,將影響到電網的安全。所以在電網的運行中裝有并 聯電容器等無功補償裝置后,可以提供感性負載消耗的無功功率。減 少了電網電源向線路輸送的無功 ,就是相對減少了無功在電網中的流 動,因而可以降低線路和變壓器輸送無功造成的電能損耗,這就是無功 補償所起的作用

今天我們主要談下無功補償裝置中的放電線圈起到什么作用？

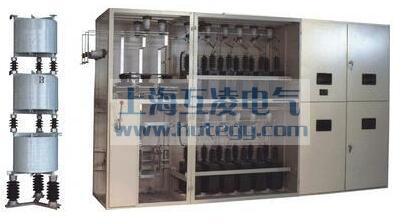

　　無功補償裝置放電線圈該系統采用并聯電容器補償方式。在該無功功率補償裝置中，電容器二次側接有串聯電抗器和并聯放電線圈。放電線圈的作用是將斷開電源后的電容器上的電荷迅速、可靠地釋放掉。這是由于電容器組可能需要經常進行投入、切除操作，其間隔時間也可能很短，而電容器組斷開電源后，其電極間儲存有大量電荷，不能自行很快消失，在短時間內，其極間有很高的直流電壓，當再次合閘送電時會造成電壓疊加，從而產生很高的過電壓，危及電容器和系統的安全運行。

　　當安裝放電線圈后，放電線圈和電容器形成感容并聯諧振電路，使電能在諧振中消耗掉放電線圈能在電容器斷開電源5s內將電容器端電壓下降到50V。對于沒有放電電阻的電容器，將放電線圈的一次側與電容器并聯，二次側接成開口三角形，在開口環處連接一只低整定值的電壓繼電器，在正常運行時，三相電壓平衡，開口環處電壓為零，當電容器因故障被切除后，即出現電壓差，保護裝置采集到電壓差信號后使斷路器動作于跳閘。在電容器回路中串聯一定感抗數值的電抗器，是為了有效消除諧波的影響，即造成一個對n次諧波的濾波回路。
