摘要，本文主要介紹全封閉干式放電線圈的選型，全封閉放電線圈接線圖，全封閉干式放電線圈型號含義，外形尺寸，及產品結構特點等內容。

　　一、全封閉干式放電線圈概述

　　全封閉干式放電線系單相戶內、戶外裝置，環氧樹脂絕緣的全封閉產品與高壓并聯電容器組并聯連接，當電容器組與系統斷開后，能在5S內將電容器組上的剩余電壓由√2Un降至50V以下。

　　在正常運行時，二次繞組可以做電壓指示，剩余繞組接成開口三角，當電容器極間局部發生故障時，會產生零序電壓，驅動繼電保護裝置。

　　二、全封閉干式放電線圈結構組成

　　封閉干式放電線圈，它包括有鐵芯、線圈、與線圈分別連接的高、低壓端子，其特點在于鐵芯及線圈全封閉澆注在由多個傘裙體構成的曲面外形的干態絕緣體內，高壓端子位于絕緣體上端，低壓端子位于絕緣體下部

　　三、全封閉干式放電線圈特點優勢

　　本型放電線圈的特點為體積小，重量輕，無局部放電，抗過電壓能力強，空載損耗小，防污能力強，使用安裝方便，免維護，是替代油侵式放電線圈的首選產品。

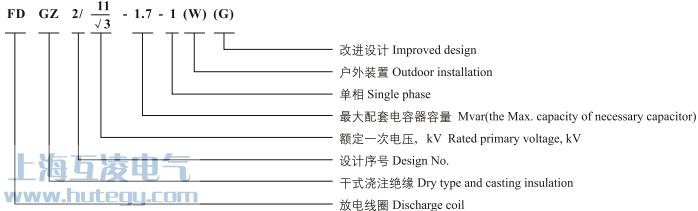

　　四、全封閉干式放電線圈的型號及含義說明

　　FD(G、Z)2/6.3/√3-1.7-1放電線圈

　　FD(G、Z)2/6.6/√3-1.7-1放電線圈

　　FD(G、Z)2/11/√3-1.7-1放電線圈

　　FD(G、Z)2/11/√3-2.5-1放電線圈

　　FD(G、Z)2/6.3/√3-3.4-1放電線圈

　　FD(G、Z)2/10-1.7-1放電線圈

　　FD(G、Z)2/10-2.5-1放電線圈

　　FD(G、Z)2/10-3.4-1放電線圈

　　FD(G、Z)2/6.3/√3-1.7-1W(G)放電線圈

　　FD(G、Z)2/6.6/√3-1.7-1W(G)放電線圈

　　FD(G、Z)2/11/√3-1.7-1W(G)放電線圈

　　FD(G、Z)2/11/√3-2.5-1W(G)放電線圈

　　FD(G、Z)2/11/√3-3.4-1W(G)放電線圈

　　FD(G、Z)2/10-1.7-1W(G)放電線圈

　　FD(G、Z)2/10-2.5-1W(G)放電線圈

　　FD(G、Z)2/11/√3-3.4-1放電線圈

　　FD(G、Z)2/10-3.4-1W(G)放電線圈

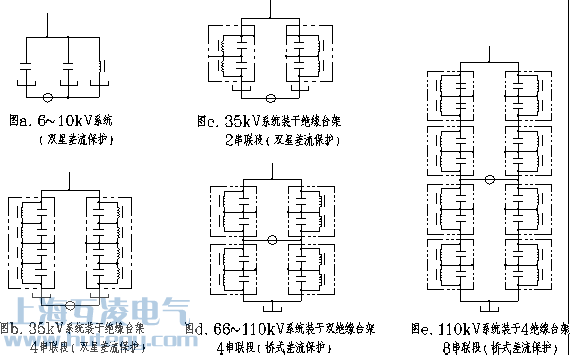

　　五、全封閉干式放電線圈選型及放電線圈接線圖

　?。?）FDG型的設計選擇

　　不需要提供測量或保護信號時，宜選用無二次繞組放電線圈。

　?。?）FDGE型的設計選擇

　　FDGE型帶二次繞組放電線圈主要用開口三角保護接線的電容器組，有100V及100/√3V兩個二次繞組，其中100V用于開口三角電壓保護，100/√3V用于測量電壓。

　　由于開口三角信號在電容器組容量較大時很弱,所以對6～10kV系統建議電容器組容量不大于3000kvar,對于35kV系統不大于5000kvar。

　　（3）FDGEC型的設計選擇

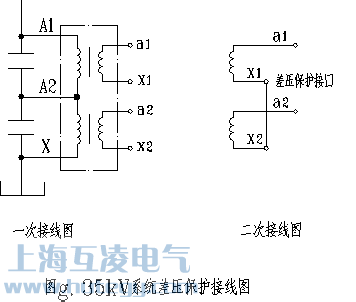

　　當電容器組采用差壓保護時，應選用FDGEC型一次帶中間抽頭的放電線圈，差壓保護對電容器組的每一相都測量不平衡差壓，因此保護靈敏度較高，適用于任意電容器組容量。

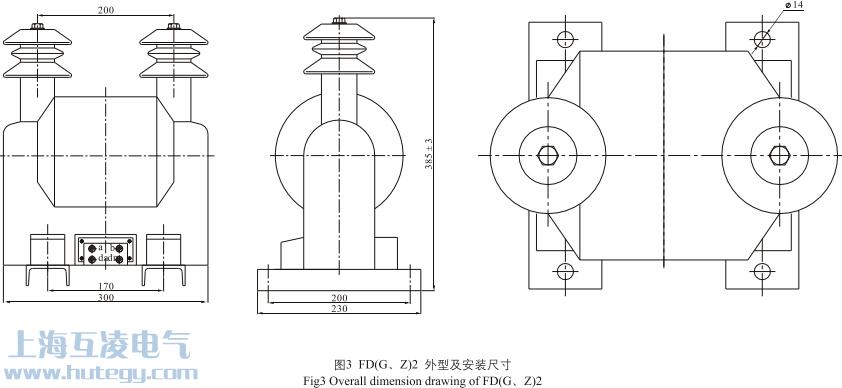

　　六、全封閉干式放電線圈外形尺寸圖

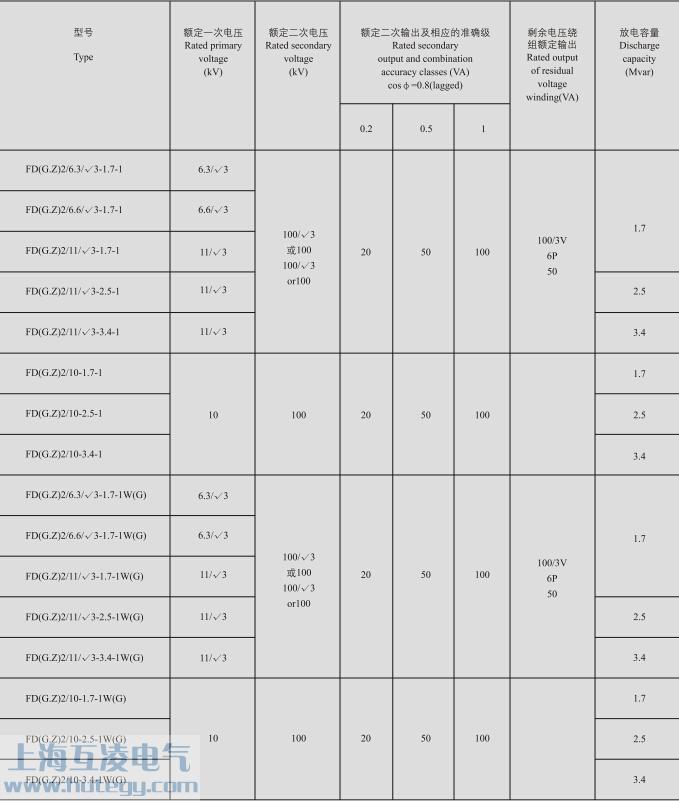

　　七、全封閉干式放電線圈參數表
