概述

上?；チ璧膌zzbj系列電流互感器為高壓的環氧樹脂澆注全封閉支柱式產品，外形精巧，安裝方便，適用于額定頻率50Hz或60Hz、額定電壓10kV的電力系統中，作電能計量、電流測量和繼電保護用。本產品符用IEC60044-1及GB1208《電流互感器》標準。

結構簡介

本型電流互感器為環氧樹脂澆注全封閉支柱式結構，耐污染及潮濕。安裝時將一次螺釘壓緊，保證接觸可靠。

技術數據

1、額定絕緣水平：12/42/75kV
2、額定二次電流：5A，1A

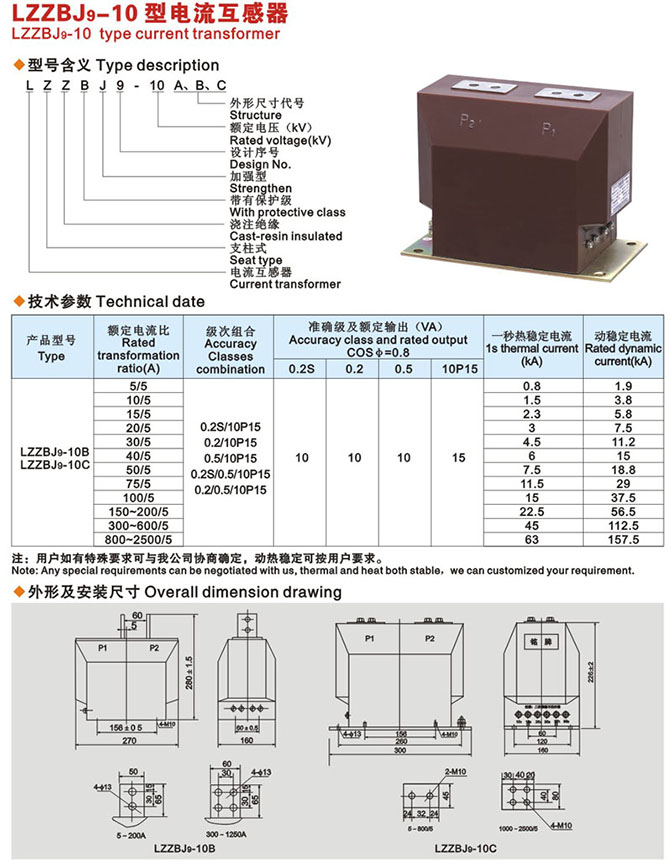

3、額定一次電流、準確級組合、額定輸出及動、熱穩定電流見表1-9
4、局部放電水平符合GB1208《電流互感器》標準。
5、污穢等級：Ⅱ級。
6、若用戶有要求 ，測量級可為0.5S級,計量為0.2s級，保護有10p10，10p20，6p,10p等保護等級。

校驗方法

在進行電流互感器誤差試驗之前，通常需要檢查極性、退磁、準確度等試驗。南北電網的標準差異，我們準許有一定的誤差在。常規變比精度準確及都是能南北互通的不存在這個問題，主要是有寫要求精度比較高的特殊非標型號。
