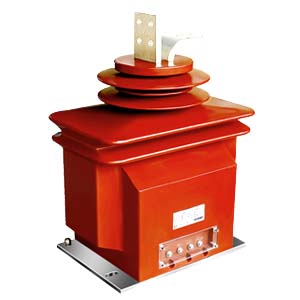

LZZB7-35G電流互感器
產品詳情
概述
LZZB7-35G電流互感器為環氧樹脂澆注全封閉產品，適用于額定頻率50Hz或60Hz、額定電壓35kV及以下戶內裝置的電力系統中，作電能計量、電流測量和繼電保護用。本產品符用IEC60044-1及GB1208《電流互感器》標準。
結構簡介
LZZB7-35G電流互感器為全封閉支柱式結構，耐污染及潮濕。本產品有兩種不同的結構尺寸。LZZB7-35是LCZ-35替代產品。

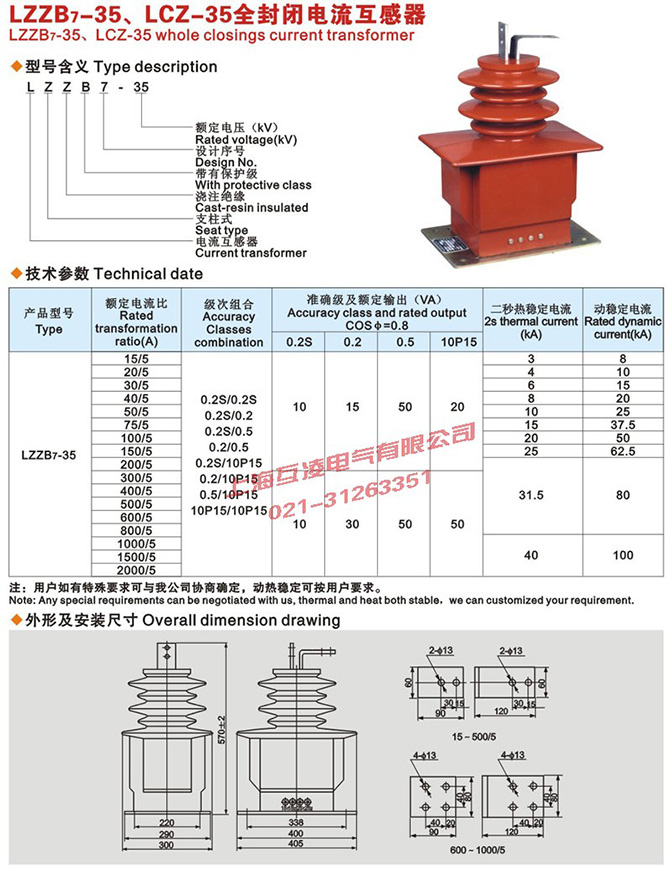

技術參數
1、額定一次電流、準確級組合、額定輸出及動、熱穩定電流見表
2、額定絕緣水平：40.5/95/185kV
3、局部放電水平符合GB1208《電流互感器》標準。
4、若用戶有要求，測量級可為0.2S、0.5S級。
| 額定一次電流(A) | 額定二次電流(A) | 準確級組合 | 額定輸出(VA) | 額定短時熱電流(Ith)(kA) | 額定動穩定電流(Idyn) (kA) |
| 20 | 5,1 | 0.2/10P10 0.5/10P10 0.2/10P20 0.5/10P20 0.2/0.5/10P10 0.2/0.5/10P20 0.2/0.5/10P10/10P10 0.5/10P10/10P10/10P10 0.2/10P10/10P10/10P10 |
30/50 50/50 30/25 50/25 20/50/50 20/50/25 20/50/50/50 30/20/50/50 20/20/50/50 |
6 | 15 |
| 30 | |||||
| 40 | 12 | 30 | |||
| 50 | |||||
| 75 | 16 | 40 | |||
| 100 | 25 | 62.5 | |||
| 150 | 32 | 80 | |||
| 200 | |||||
| 300 | |||||
| 400 | |||||
| 500 | |||||
| 600 | |||||
| 750 | 0.2/10P10 0.5/10P10 0.2/10P20 0.5/10P20 0.2/0.5/10P20 0.2/0.5/10P10 0.2/0.5/10P10/10P10 0.5/10P10/10P10/10P10 0.2/10P10/10P10/10P10 |
30/50 50/50 30/30 50/30 30/50/30 30/50/50 20/50/50/50 30/20/50/50 20/20/50/50 |
63 | 130 | |
| 800 | |||||
| 1000 | |||||
| 1200 | |||||
| 1500 | |||||
| 2000 |
電流互感器原理是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量儀表和保護回路中，電流互感器在工作時，它的2次回路始終是閉合的，因此測量儀表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。
- 產品名稱：
LZZB7-35G電流互感器
- 型號：
LZZB7-35G
