概述

LXBK1-100零序電流互感器為戶內裝置，是專門為35KV戶內電纜頭出線而設計的開合式電流互感器，作為額定頻率50HZ或60HZ，額定電壓6-35KV的電力系統(tǒng)中作繼電保護用。

簡介

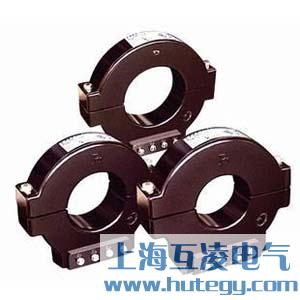

LXBK1-100零序電流互感器為開合式。二次繞組及鐵芯均澆注在聚脂樹脂內。安裝時可將互感器分為兩半，中間窗孔供一次母線穿過，然后用螺栓擰緊。

變比參數(shù)

1. LXBK1-100零序電流互感器的一次主絕緣由電纜保證，產品僅考核二次繞組的絕緣性能。二次繞組對地能承受3 kV工頻耐壓。
2. 額定二次電流：1A
3. 額定一次電流、準確級及額定輸出見表。

安裝

·整體式互感器安裝要在敷設電纜前進行，電纜敷設時穿過互感器。
·開口式互感器不受電纜敷設與否的限制，具體方法如下：
（1）拆下互感器“K1ˊ”、“K2ˊ”的聯(lián)接壓片（圓形互感器無此項要求）。
（2）將互感器頂部兩個內六角螺栓松開拆下（圓形互感器是將兩側的緊固螺絲松開拆下），互感器便分為兩部分。
（3）把互感器套在電纜上，將接觸面擦干凈，薄薄涂上一層防銹油，對好互感器兩部分后擰上內六角螺栓（兩側的緊固螺絲），互感器兩部分要對齊以免影響性能。
（4）將聯(lián)接片固定在“K1ˊ”、“K2ˊ”上（圓形互感器無此項要求）。
（5）內孔﹥120mm的互感器如水平安裝時,請加非導磁支架。
