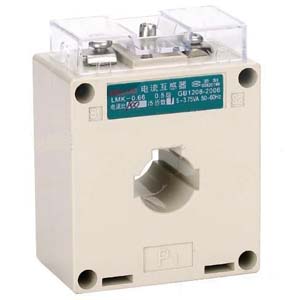

產品名稱：LMK-0.66電流互感器

型號：LMK-0.66

品牌：上?；チ?/li>

座機：021-31263351

企業QQ：919107474

溫馨提示：訂貨時請?jiān)敿?xì)核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。

訂貨方案：

1、提供接線方案圖、用途和系統圖、額定電壓、額定電流等

2、控制、測量及保護功能以及其他閉鎖和自動裝置的要求。

3、互感器使用在特殊環境條件時，應在訂貨時詳細說明。

4、需要其它或超出附件、備件時應提出種類和數量。

產品詳情

摘要：

本文主要介紹LMK-0.66電流互感器接線圖，外形尺寸，LMK-0.66電流互感器型號大全，安裝方式及相關技術參數等內容。

該種電流互感器為穿心母線型電流互感器，供額定頻率為50HZ，工作電壓為0.66KV及以下的交流線路中測量電流、電能測量及繼電保護用，可做多變化使用。

相關型號：LMK1-0.66 LMK2-0.66 LMK3-0.66等

產品優點：

1.漏磁很小,

2.具有性能穩定,

3.重量輕,

4.安裝方便

一、概述

LMK-0.66電流互感器是一款技術跟使用普及率比較的一款低壓電流互感器。

該型號為為戶內型，塑料外殼，全封閉產品。

適用于額定頻率50HZ或60HZ、額定電壓為0.66KV及以下的電力系統中作電能計量、電流監測和保護用。

產品符合IEC60044-1;2003及GB1208-2006，電流互感器標準。

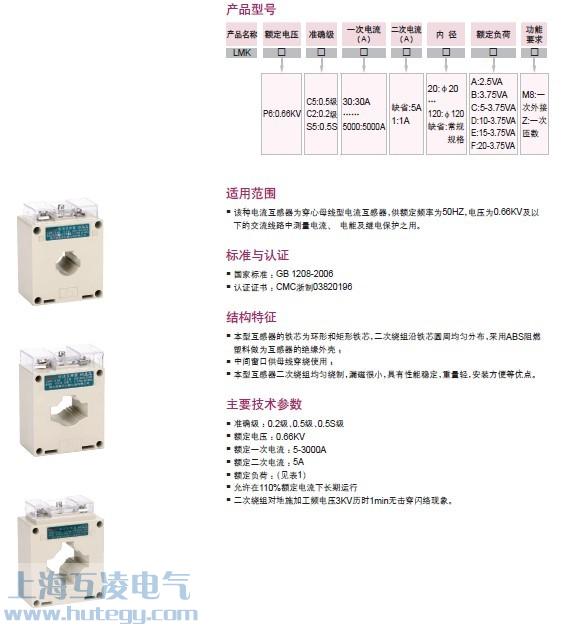

二、結構

LMK-0.66互感器的鐵芯為環形和矩形鐵芯，二次繞組沿鐵芯圓周均勻分布，采用PC阻燃塑料做為互感器的絕緣外殼；

中間窗口供母線穿繞使用；

本型互感器二次繞組均勻繞制，漏磁很小,具有性能穩定,重量輕,安裝方便等優點。

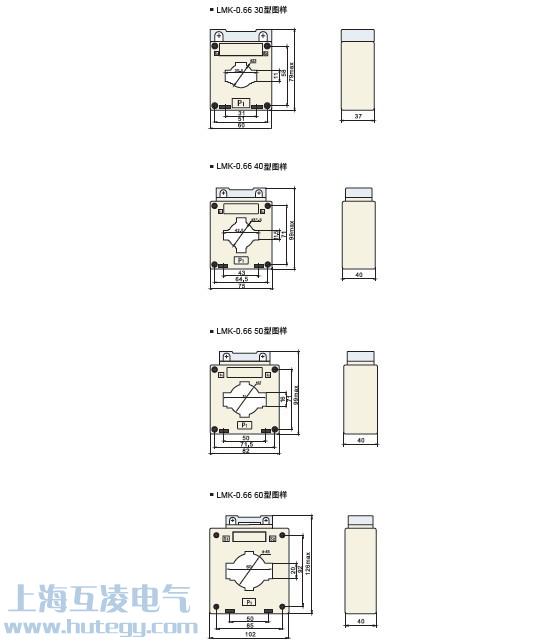

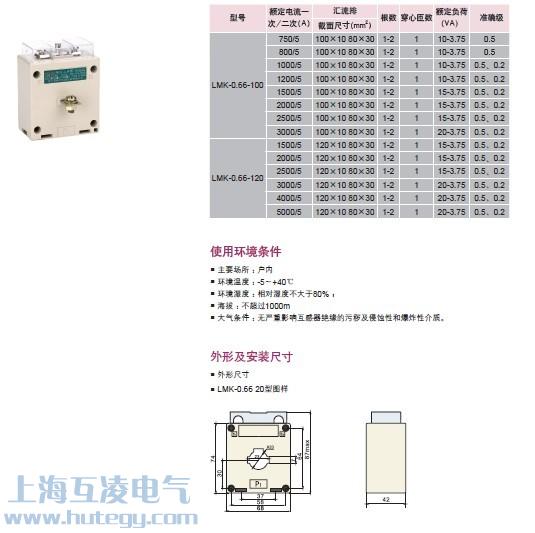

三、型號含義，產品外形尺寸

四、參數

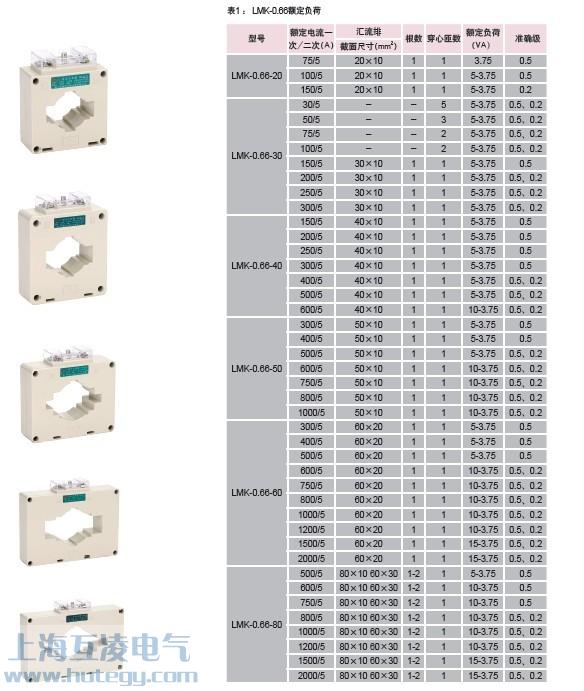

表1：LMK-0.66額定負荷

型號	額定電流一次/二次（A）	匯流排		穿心匝數	額定負荷（VA）	準確級
型號	額定電流一次/二次（A）	截面尺寸（m㎡)	根數	穿心匝數	額定負荷（VA）	準確級
LMK-0.66-20	75/5	20×10	1	1	3.75	0.5
	100/5	20×10	1	1	5-3.75	0.5
	150/5	20×10	1	1	5-3.75	0.2
LMK-0.66-30	30/5	－	－	5	5-3.75	0.5、0.2
	50/5	－	－	3	5-3.75	0.5、0.2
	75/5	－	－	2	5-3.75	0.5、0.2
	100/5	－	－	2	5-3.75	0.5、0.2
	150/5	30×10	1	1	5-3.75	0.5
	200/5	30×10	1	1	5-3.75	0.5、0.2
	250/5	30×10	1	1	5-3.75	0.5、0.2
	300/5	30×10	1	1	5-3.75	0.5、0.2
LMK-0.66-40	150/5	40×10	1	1	5-3.75	0.5
	200/5	40×10	1	1	5-3.75	0.5
	250/5	40×10	1	1	5-3.75	0.5
	300/5	40×10	1	1	5-3.75	0.5
	400/5	40×10	1	1	5-3.75	0.5、0.2
	500/5	40×10	1	1	5-3.75	0.5、0.2
	600/5	40×10	1	1	10-3.75	0.5、0.2
LMK-0.66-50	300/5	50×10	1	1	5-3.75	0.5
	400/5	50×10	1	1	5-3.75	0.5
	500/5	50×10	1	1	5-3.75	0.5、0.2
	600/5	50×10	1	1	10-3.75	0.5、0.2
	750/5	50×10	1	1	10-3.75	0.5、0.2
	800/5	50×10	1	1	10-3.75	0.5、0.2
	1000/5	50×10	1	1	10-3.75	0.5、0.2
LMK-0.66-60	300/5	60×20	1	1	5-3.75	0.5
	400/5	60×20	1	1	5-3.75	0.5
	500/5	60×20	1	1	5-3.75	0.5
	600/5	60×20	1	1	10-3.75	0.5、0.2
	750/5	60×20	1	1	10-3.75	0.5、0.2
	800/5	60×20	1	1	10-3.75	0.5、0.2
	1000/5	60×20	1	1	10-3.75	0.5、0.2
	1200/5	60×20	1	1	10-3.75	0.5、0.2
	1500/5	60×20	1	1	15-3.75	0.5、0.2
	2000/5	60×20	1	1	15-3.75	0.5、0.2
LMK-0.66-80	500/5	80×10 60×30	1-2	1	5-3.75	0.5
	600/5	80×10 60×30	1-2	1	10-3.75	0.5
	750/5	80×10 60×30	1-2	1	10-3.75	0.5
	800/5	80×10 60×30	1-2	1	10-3.75	0.5、0.2
	1000/5	80×10 60×30	1-2	1	10-3.75	0.5、0.2
	1200/5	80×10 60×30	1-2	1	10-3.75	0.5、0.2
	1500/5	80×10 60×30	1-2	1	15-3.75	0.5、0.2
	2000/5	80×10 60×30	1-2	1	15-3.75	0.5、0.2
LMK-0.66-100	750/5	100×10 80×30	1-2	1	10-3.75	0.5
	800/5	100×10 80×30	1-2	1	10-3.75	0.5
	1000/5	100×10 80×30	1-2	1	10-3.75	0.5、0.2
	1200/5	100×10 80×30	1-2	1	10-3.75	0.5、0.2
	1500/5	100×10 80×30	1-2	1	15-3.75	0.5、0.2
	2000/5	100×10 80×30	1-2	1	15-3.75	0.5、0.2
	2500/5	100×10 80×30	1-2	1	15-3.75	0.5、0.2
	3000/5	100×10 80×30	1-2	1	20-3.75	0.5、0.2
LMK-0.66-120	1500/5	120×10 80×30	1-2	1	15-3.75	0.5、0.2
	2000/5	120×10 80×30	1-2	1	15-3.75	0.5、0.2
	2500/5	120×10 80×30	1-2	1	15-3.75	0.5、0.2
	3000/5	120×10 80×30	1-2	1	20-3.75	0.5、0.2
	4000/5	120×10 80×30	1-2	1	20-3.75	0.5、0.2
	5000/5	120×10 80×30	1-2	1	20-3.75	0.5、0.2

五、注意事項

電流互感器運行時，副邊不允許開路。因?yàn)橐坏╅_路，原邊電流均成為勵磁電流，使磁通和副邊電壓大大超過正常值而危及人身和設備安全。因此，電流互感器副邊回路中不許接熔斷器，也不允許在運行時未經旁路就拆下電流表、繼電器等設備。

六、互感器使用條件

1、海拔高度不超過1000米
2、周圍環境溫度不高于+40攝式度,不低于-5攝式度
3、周圍空氣的相對濕度不大于85%(20攝式度)
4、安裝場所無嚴重影響互感器絕緣的氣體,蒸氣,化學沉積,污穢及其他爆炸性和腐蝕性介質
注：1、lmk-0.66電流流互感器一次孔為三排結構
2、容量小對應小電流比,容量大對應大電流比;如5-10對應100-600/5,600/5對應10VA,100/5對應 10VA

七、接線方式

LMK-0.66電流互感器接線方式實物圖

四個小方孔是固定位置的，穿過兩塊鐵片固定在配電箱底板上。至于接地這個為了安全期間一定要用的.

三相四線電度表接線
