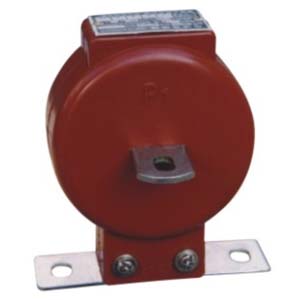

LFZ-0.5電流互感器
產品詳情
特點
LFZ-0.5電流互感器為聚脂樹脂澆注母線式戶內型產品，適用于額定頻率50Hz或60Hz、額定電壓0.66kV及以下的電力系統中作電流、電能測量和繼電保護用。本型電流互感器體積小、重量輕、絕緣性能優越，產品符合 GB1208-1997《電流互感器》標準。鐵芯用冷軋取向硅鋼片環形卷繞而成，二次繞阻沿環形鐵芯均勻纏繞；中間窗口供母線穿繞使用，下部有底座，供固定安裝之用；本型互感器外部為不飽和樹脂絕緣澆注而成。
結構特征
我們上海互凌生產的互感器都采用的鐵芯都是用冷軋取向硅鋼片環形卷繞而成，二次繞阻沿環形鐵芯均勻纏繞；
中間窗口供母線穿繞使用，下部有底座，供固定安裝之用；
本型互感器外部為不飽和樹脂絕緣澆注而成，十分耐用美觀小巧。
技術參數表如下
| 型號 | 額定一次電流 | 額定二次電流 | 準確級及額定輸出(VA) | 額定絕緣水平 | |
| 0.5 | 1 | ||||
| LFZ-0.5 | 5 | 5 | 5 | 10 | 0.5/3 |
| 10 | |||||
| 15 | |||||
| 20 | |||||
| 30 | |||||
| 40 | |||||
| 50 | |||||
| 75 | |||||
| 100 | |||||
| 150 | |||||
| 200 | |||||
| 300 | |||||
注意使用
使用于額定電壓不超過0.66kV的交流電路，長期工作電流不超過1.2倍額定值； 產品為減極性，一次接線標志P1、P2，相應二次接線標志S1、S2； 測量?jī)x表接于S1、S2端子上，所接儀表的總阻抗（包括接線）不應超過互感器的額定負荷； 互感器在運行中嚴禁二次開路。低壓電流互感器可以把高交流電流轉化為容易控制的低電流

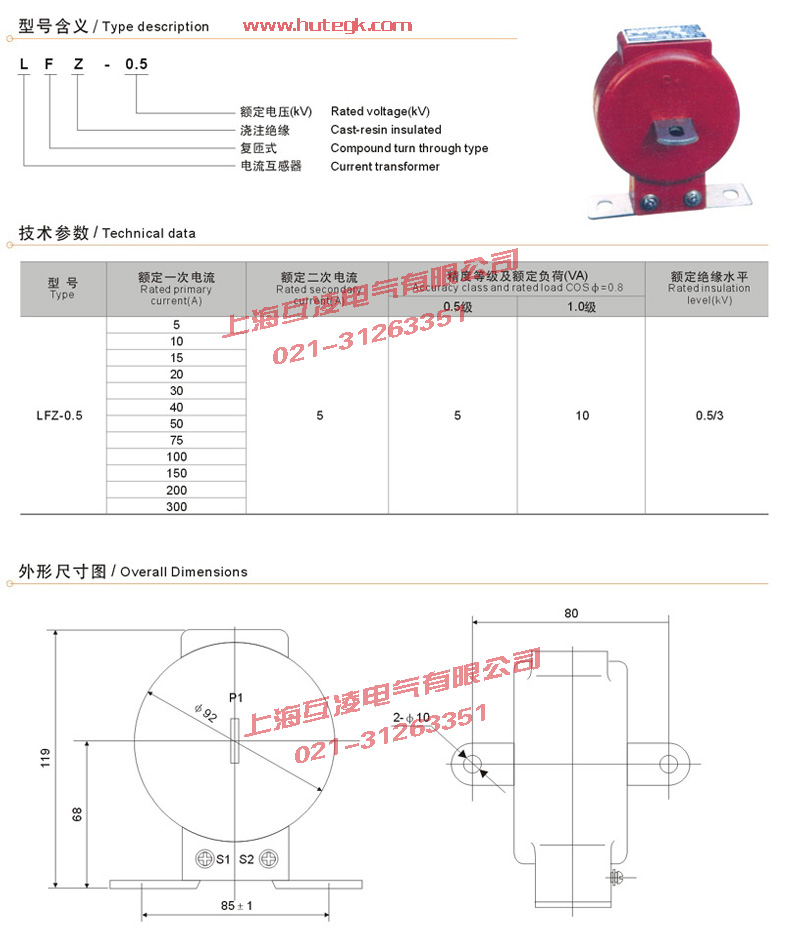

外形尺寸、接線圖及安裝方式
.jpg)
- 產品名稱：
LFZ-0.5電流互感器
- 型號：
LFZ-0.5
