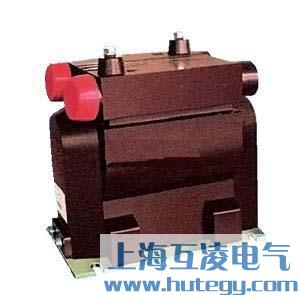

JDZ9-10R3電壓互感器
產品詳情
結構
本電壓互感器為全封閉結構，采用戶內環(huán)氧樹脂真空澆注而成，具有耐電弧、耐紫外線、耐老化等特點。外形采用防雨傘群，表面爬電距離大，二次出現端子加有金屬保護罩密封，防雨、防塵、耐腐蝕，是老式油浸產品的理想替代品。
使用條件
1、環(huán)境溫度：最高溫度45℃，平均溫度不超過30℃，最低溫度：-45℃；
2、海拔高度不超過1000M（超過請著明）；
3、接地方式：中性點非有效接地系統；
4、大氣條件：無嚴重污染。
技術表
| 型號 | 額定電壓比（V） | 額定二次輸出（VA） | 極限輸出（VA） | 額定絕緣水平（KV） | |||||
| 0.2 | 0.5 | 1 | 3 | 0.2/0.2 0.2/0.5 |
0.5/0.5 | ||||
| JDZ9-10R3 | 10000/100 | 30 | 80 | 150 | 250 | / | / | 600 | 12/42/75 |
| 10000/220 | |||||||||
| 10000/100/100 | / | / | / | / | 15/15 15/20 |
40/40 | 300/300 | ||
| 10000/100/220 | 0.2/3---30/250 0.5/3---80/250 |
300/500 | |||||||
1、額定絕緣水平：12/42/75KV；
2、負荷的功率因數：cosφ=0.8（滯后）；
3、表面爬電距離：；
4、產品標準：GB1208-2006《電磁式電壓互感器》。
注意事項
1、電壓互感器一次有電流時，二次繞組不能短路，否則互感器將燒毀。
2、一次繞組的重復工頻耐壓，試驗應在規(guī)定試驗電壓值得80%以下進行。
- 產品名稱：
JDZ9-10R3電壓互感器
- 型號：
JDZ9-10R3
