  本頁主要介紹JDJJ2-35電壓互感器的接線圖、作用原理、變比、精度、準確級等詳細參數,我們將竭誠為您提供價格咨詢。

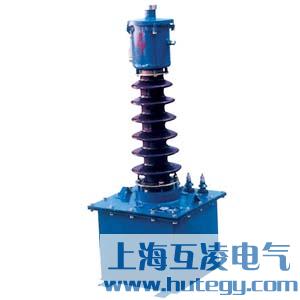

  JDJJ2-35電壓互感器為單相三線圈、戶外油浸式電壓互感器，適用于50Hz、35KV交流系統中供測量電壓、電能及繼電保護之用。

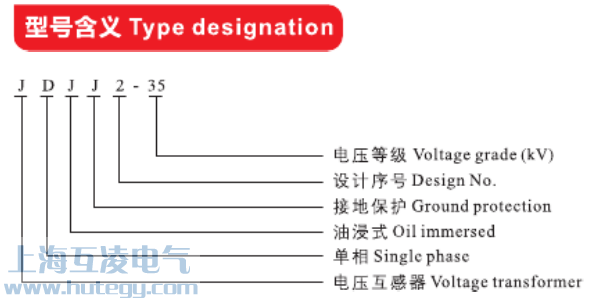

一、型號含義

二、結構

JDJJ2-35型電壓互感器的鐵心由條形硅鋼片疊成，為三柱芯式，鐵芯為單相三柱式、中柱上套有三個線圈、一次、二次和剩余繞組，器身用鐵夾固定在箱蓋上，在箱蓋上裝有一次及二次套管等，油箱用鋼板焊成，油箱壁下部裝有接地螺栓及放油塞，箱底有四個安裝孔。

器身固定在油箱的定位釘上，一次線從電瓷管穿出與儲油柜上的接線柱連接。

儲油柜裝有油表，油箱為方型或圓形，下部備有接地螺栓和放油塞。

三、變比參數

3. 1、額定準確級相應輸出：0.5級150VA 1級250VA 3級500VA

3.2、二次繞組極限輸出：1000VA

3.3、絕緣水平：23/55/125KV

3.4、連接組別：1/1/-12

3.5、誤差限值：

▲產品符合標準GB1208-1997和IEC186之規定
▲額定電壓比、準確級組合、額定二次輸出、極限輸出、額定絕緣水平見下圖

四、外形尺寸圖

五、銘牌標志

電壓互感器型號由以下幾部分組成，各部分字母，符號表示內容：
第一個字母：J——電壓互感器；
第二個字母：D——單相；S——三相
第三個字母：J——油浸；Z——澆注；
第四個字母：數字——電壓等級（KV）。
例如：JDJ-10表示單相油浸電壓互感器，額定電壓10KV。
額定一次電壓，作為互感器性能基準的一次電壓值。
額定二次電壓，作為互感器性能基準的二次電壓值。額定變比，額定一次電壓與額定二次電壓之比。
準確級，由互感器系統定的等級，其誤差在規定使用條件下應在規定的限值之內負荷，二次回路的阻抗，通常以視在功率（VA）表示。額定負荷，確定互感器準確級可依據的負荷值。

六、JDJJ2-35電壓互感器接線圖，接線方式

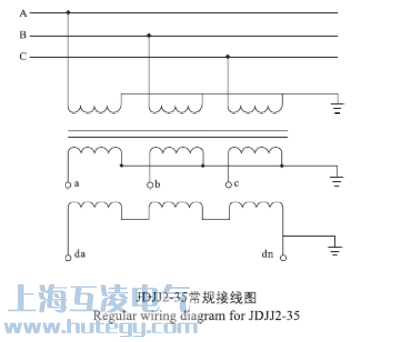

6.1、JDJJ2-35電壓互感器常規接線方法：

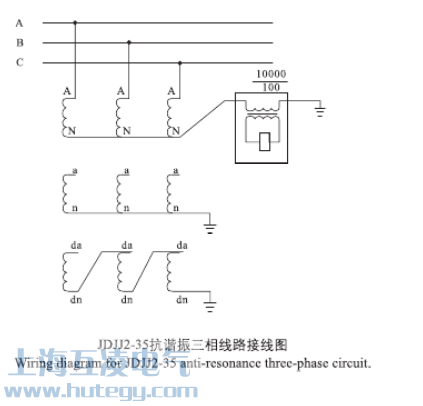

6.2、JDJJ2-35電壓互感器抗諧振接線方法

七、安裝環境

 7.1、安裝地點的海拔不超過3000M

 7.2、環境溫度：-40℃～+40℃

 7.3、空氣相對溫度：85%（20℃）

 7.4、沒有導電塵埃及腐蝕性氣體的戶外場所

八、 訂貨時請注明：

產品名稱、型號、額定電壓比、使用環境，如有特殊要求，可特殊設計供應
