一、什么20KV放電線圈

　　放電線圈用于電力系統中與高壓并聯電容器連接，使電容器組從電力系統中切除后的剩余電荷迅速泄放。因此安裝放電線圈是變電站內并聯電容器的必要技術安全措施，可以有效的防止電容器組再次合閘時，由于電容器仍帶有電荷而產生危及設備安全的合閘過電壓和過電流，并確保檢修人員的安全。本產品帶有二次繞組，可供線路監控、監測和二次保護用。

　　二、20KV放電線圈原理

　　放電線圈，英文名稱：dischargecoil，是電容柜常用的放電元件。放電線圈的出線端并聯連接于電容器組的兩個出線端，正常運行時承受電容器組的電壓，其二次繞組反映一次變比，精度通常為50VA/0.5級，能在1.1倍額定電壓下長期運行。其二次繞組一般接成開口三角或者相電壓差動，從而對電容器組的內部故障提供保護（不能用母線上的PT）。電容器組的開口三角電壓保護、不平衡電壓保護實際就是這種保護。而此種保護根據GB-50227要求，大量地使用在6kV~66kV的單Y接線的電容器組中。

　　有時放電線圈會用放電PT代替，電容器放電采用放電線圈還是電壓互感器主要看電容器的容量，一般小容量(<1.7Mvar)電容器組放電用電壓互感器即可，大容量電容器組（≥1.7Mvar）肯定要用放電線圈，否則會引起電壓互感器的燒毀或者爆炸。

　　三、20KV放電線圈型號大全

　　四、20KV放電線圈作用

　　放電線圈是三相的,用于電力系統中與高壓并聯電容器連接，使電容器組從電力系統中切除后的剩余電荷迅速泄放.

　　五、20KV放電線圈與電壓互感器的區別

　　放電線圈是電容常用的放電元件，有時放電線圈會用放電PT代替，(<1.7Mvar)電容器組放電用電壓互感器即可，大容量電容器組（≥1.7Mvar）肯定要用放電線圈，否則會引起電壓互感器的燒毀或者爆炸。

　　放電線圈和電壓互感器在用途上、額定電壓上、誤差試驗上、鐵芯及接線方式上都有差異。最大的區別就是在放電線圈試驗時，有一個項目是放電試驗，檢查放電性能和放電能力考核。以滿足電容器5min內5次自動投切的需要。標準要求退出的電容器在5秒鐘之內其端電壓要小于50V。

　　總之，電壓互感器達不到大容量電容器放電的要求。在放電線圈選型時，必須參電容器的容量，兩者相匹配。

　　六、20KV放電線圈與消弧線圈的區別

　　消弧線圈是單相的,安裝在系統中性點,作用是在發生單相接地故障時補償系統電容電流,使流過接地點的電流盡量小,減少電弧重燃的幾率.

　　放電線圈是三相的,用于電力系統中與高壓并聯電容器連接，使電容器組從電力系統中切除后的剩余電荷迅速泄放.

　　七、20KV放電線圈應用范圍

　　放電線圈適用于66kV及以下電力系統中,與高壓并聯電容器組并聯連接,使電容器從電力系統中切除后的剩余電荷迅速泄放,電容器的剩余電壓在規定時間內達到要求值.帶有二次線圈,可供線路監控.

　　在電容器停電時，放電線圈作為一個放電負荷，會快速泄放電容器兩端的殘余電荷，以滿足電容器5min內5次自動投切的需要。標準要求退出的電容器在5秒鐘之內其端電壓要小于50V。

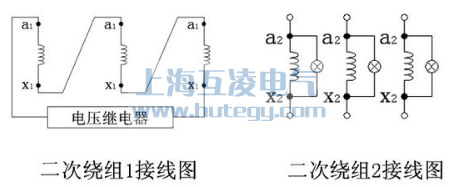

　　八、20KV放電線圈接線方式
